Ремонт якоря генератора дэу

Якоря, у которых имеется этот дефект, подлежат перемотке. А якоря, у которых обмотки исправны, подвергаются следующей проверке.

1 – Сердечник прибора; 2 – Катушка; 3 – Металлическая пластина

Рис.1. Схема индукционного прибора

Ремонт якоря генератора

Износившуюся поверхность вала якоря генератора под шарикоподшипники ремонтируют методом пластической деформации (накатки). Якорь ставят в центры токарного станка, и изношенные шейки обрабатывают накаткой при шаге, равном 1-1,5 мм.

Диаметр шейки становится больше за счет металла, выплывающего из создающихся впадин. По окончании такой обработки, шейки шлифуют до нужного размера. Перед шлифовкой проводят еще правку вала и исправление центров.

Если были изношены шпоночные канавки, то есть стали больше допустимых параметров, тогда фрезеруют новые канавки под углом 180° по отношению к старым.

Требования, предъявляемые к отремонтированному валу: биение носка вала при осмотре в призмах по отношению к шейкам не может быть больше 0,05 мм; биение железа якоря может быть до 0,05 мм; искривлённый вал можно поправить прессом. В случае если размер биения железа якоря больше допустимых параметров, железо якоря нужно обточить до ремонтного диаметра.

Изношенный коллектор ремонтируют до ликвидации дефектов; диаметры коллектора не должны быть меньше 86 мм для генератора. После того как коллектор обточили, нужно прорезать миканитовую изоляцию среди пластин на глубину 0,8 мм; ширина одной канавки должна быть 0,6 мм.

Чтобы прорезать изоляцию, используют настольный горизонтально-фрезерный станок и шестизубую дисковую фрезу, диаметр которой 12мм. Фрезу не обрабатывают шлифовкой и заточкой, а применяют для обрабатывания 5-6 коллекторов.

По окончании фрезеровки изоляции коллектор очень хорошо полируют наждачкой небольшой зернистости, а затем обдувают сухим воздухом, чтобы удалить миканитовую и медную пыль.

Железо якоря нужно окрасить нитроглифталевым лаком, а обмотку покрыть изоляционным лаком. После этого поставить их сушиться в сушильный шкаф с температурой 110-120° примерно на десять часов. Восстановленный якорь необходимо проверить на замыкание обмотки между витками и на корпус.

Пропала зарядка? Ищем неисправности самостоятельно

Проверка генератора мультиметром

Самостоятельно можно проверить обычным тестером, включенным в режим омметра (измерение сопротивления). Сначала проверяем ротор, потом статор и затем диодный мост. Напомню что в генераторе есть еще щеточный узел и регулятор напряжения.

Иногда эти два узла конструктивно объединены в один узел. В общем начните проверки с визуального осмотра щеточного узла. Ведь если щетки не будут доставать до контактных колец, то и выдавать электричество агрегат не будет.

Самая простая проверка системы зарядки

Замерить напряжение аккумулятора на не запущенном двигателе, если аккумулятор не разряжен, то напряжение должно быть 12,5 — 12,8 вольт.

Теперь нужно запустить двигатель и замерить напряжение на аккумуляторе. Допустимые пределы напряжения 13,5-14,5. Допустимый максимум зарядки на некоторых автомобилях 14,7 вольт.

Учтите что если аккумулятор разряжен, то напряжение на его клеммах при заведенном двигателе может быть и выше.

Простая проверка на автомобиле

Не снимая с автомобиля можно провести ряд простых предварительных проверок.

[box type=»bio»] При выключенном зажигании проверьте при помощи контрольной лампы (5Вт) наличие напряжения на силовом проводе В+. Этот провод практически всегда напрямую соединен с плюсом аккумулятора. На некоторых авто он может идти через мощный предохранитель (от 60 ампер и выше).[/box]

Проверка генератора на автомобиле также допускает использование тестера или мультиметра. При работе мотора включите максимальное количество энергопотребителей и проверьте напряжение на аккумуляторе. Оно не должно падать ниже 12,8 вольт.

Проверка ротора

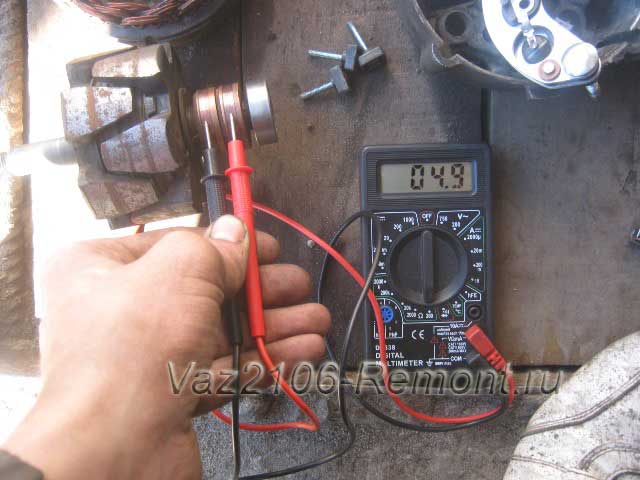

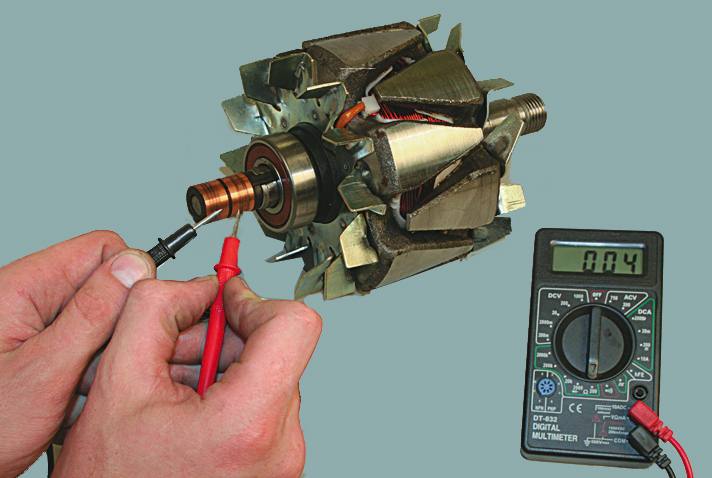

Мультиметром в режиме измерения сопротивлений прозвоните обмотку возбуждения (на роторе).

Для этого присоедините измерительные щупы к контактным кольцам.

Сопротивление исправной обмотки на должно быть в пределах 2,3 -5,1 Ом.

• Если сопротивление не показывает совсем, то в обмотке обрыв.
• Если сопротивление ниже положенного, то скорее всего межвитковое замыкание.
• Если же выше, то возможно плохой контакт или не пропаяны как следует выводы обмотки к контактным кольцам.

Так же замеряем потребляемый обмоткой возбуждения ток. Для этого подаем на контактные кольца +12 вольт и в разрыв цепи подключаем амперметр постоянного тока.

Ток потребляемый обмоткой должен быть в пределах 3-4,5 Ампер. Если ток завышен, значит в обмотке ротора межвитковое зажигание и она требует замены.

Максимальный ток реле-регулятора 5 Ампер, поэтому при завышенном токе обмотки ротора регулятор напряжения тоже нужно заменить.

Сопротивление изоляции можно проверить высоким переменным напряжением 220 вольт, подав напряжение через лампу накаливания 220 в, 40 Вт.

, один контакт подключаем на контактное кольцо, другой на металлический корпус ротора. При отсутствии замыканий на корпус лампа гореть не должна.

Если нить лампы хоть чуть-чуть светится, значит имеет место утечка тока на массу. Такая обмотка требует ремонта или замены.

Соблюдайте меры предосторожности при работе с высоким напряжением!

Статор генератора

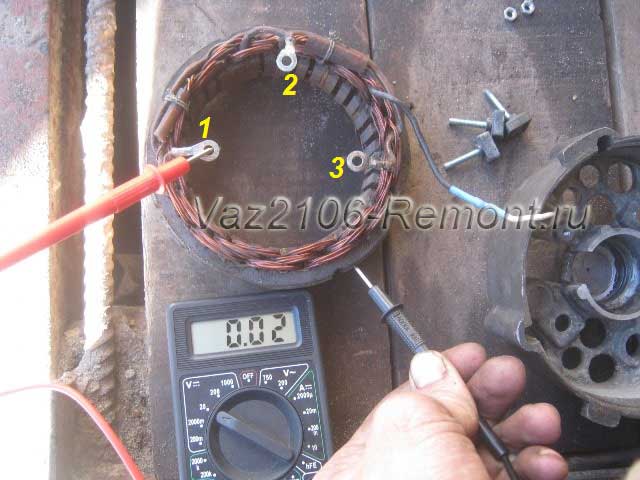

Обмотки статора можно смотреть только отсоединив или отпаяв выводы от диодного моста. Сопротивление между выводами обмоток должно быть примерно 0,2 Ома. А между выводом любой обмотки и 0 (общим выводом) около 0,3 Ом. Если замыкают обмотки статора или диодный мост, то генератор при работе сильно гудит.

[box type=»info»] Точно так же проверка изоляции на пробой осуществляется через лампу напряжением 220 вольт. Один контакт подсоединяется к выводу обмотки, второй на корпус статора. При исправной изоляции лампа гореть не должна![/box]

Так же внимательно осмотрите состояние внутренних частей статора и наружной части ротора. Они не должны соприкасаться между собой при работе. Как говорится «башмачить». При такой работе генератор издает повышенный шум, что свидетельствует об износе подшипников или втулок.

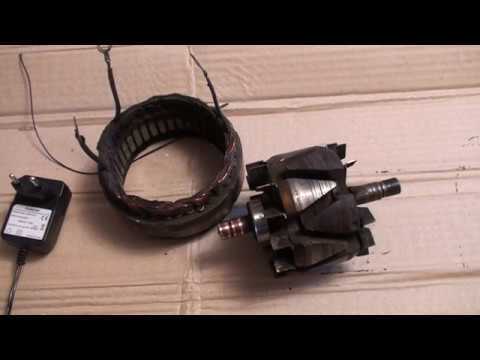

Видео, проверка на самодельном стенде:

Диодный мост

Диодный мост состоит из двух пластин, одна из которых положительная, а другая отрицательная. Диоды проверяются мультиметром в режиме омметра.

Подсоедините один щуп к выводу «+ » диодного моста, а второй поочередно подсоединяйте к выводам Ф1 Ф2 Ф3 и 0. Чтобы было понятней: один щуп подсоединяем к плюсовой пластине, а другим поочередно касаемся выводов тех диодов, которые впрессованы в эту пластину.

Затем поменяйте щупы местами и проделайте то же самое. В одном случае тестер должен показывать проводимость (какое-либо сопротивление), а в другом нет. Таким образом мы проверили диоды на плюсовой пластине.

Для проверки диодов на отрицательной пластине один щуп соединяем с отрицательной пластиной, а второй с выводами диодов поочередно. Точно так же потом меняем щупы местами и повторяем процедуру. В одном случае проводимость будет, в другом нет.

[box type=»bio»] Обратите внимание что сопротивление не должно равняться нулю! Это говорит о пробое диода. Так же о пробое диода говорит отсутствие сопротивления в обе стороны при подключении. Диодный мост даже с одним неисправным диодом будет давать недозаряд аккумулятора, поэтому требует замены.[/box]

Щетки и контактные кольца

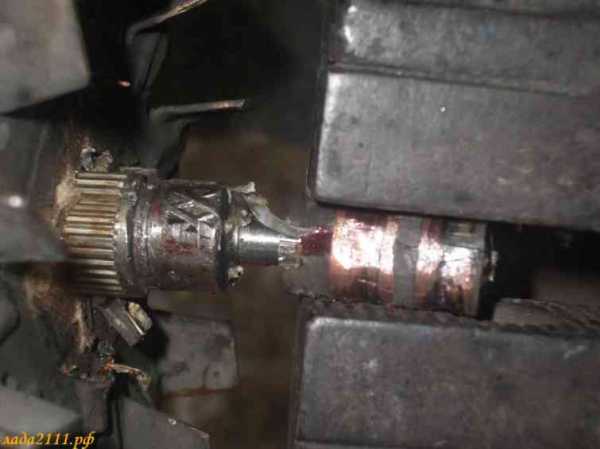

Кольца и щетки можно проверить визуально, оценив их состояние и исправность. Проверить выступающую длину щеток. Она должна быть не меньше 4,5 мм. А в норме 8-10 мм.

Так же диаметр токосъемных колец должен быть минимум 12,8 мм. а в идеале 14,2-14,4. Изношенные кольца можно поменять, если вы найдете их в магазине. Снимаются они специальным съемником, при этом отпаиваются выводы обмотки. После установки новых колец их можно проточить на токарном станке для устранения биений и шлифануть мелкой наждачкой для ликвидации заусенцев.

Устройство системы смазки двигателя.

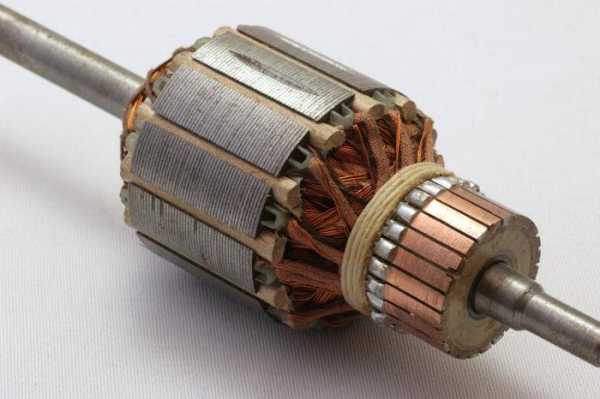

Как проверить якорь электродвигателя

В бытовых приборах и оборудовании установлены различные типы электродвигателей. Эти различия зависят от условий эксплуатации, назначения и выполняемых ими функций. Например, в электродрелях, миксерах, кухонных комбайнах, пылесосах, стиральных машинах и других устройствах с частым изменением скорости вращения вала применяются коллекторные двигатели.

Если требуется обеспечить долговременный стабильный режим работы, то в таком оборудовании используются уже асинхронные электродвигатели, наиболее подходящие для небольших самодельных станков.

Тем не менее, во всех случаях часто приходится решать вопрос, как проверить якорь электродвигателя в домашних условиях.

Современные сервисные услуги достаточно дороги, поэтому очень многие пытаются самостоятельно обнаружить неисправность и выполнить ремонт.

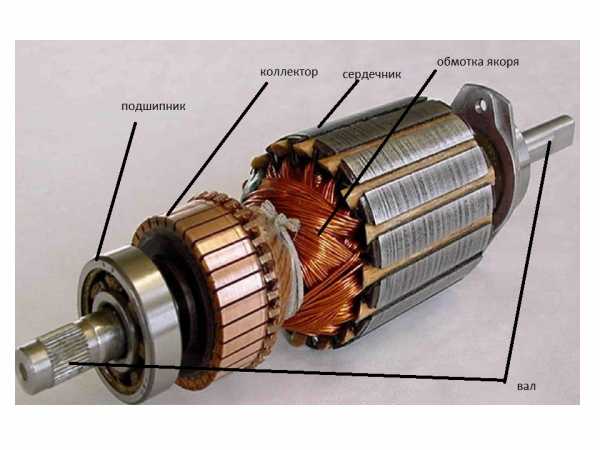

Коллекторные двигатели и основные неисправности якоря

Коллекторные электродвигатели рассчитаны на работу от бытовых сетей, напряжением 220В. Практически все они являются синхронными агрегатами. В отличие от асинхронных электродвигателей, коллекторные устройства состоят из неподвижного статора и вращающейся обмотки на валу – якоря. Напряжение на них подается с помощью щеточно-графитного устройства, которое и есть коллектор.

Основная причина, требующая проверки якоря и других деталей, состоит в появлении искр. Активное искрение свидетельствует об износе щеток и коллекторного узла или нарушении контактов.

Кроме того, искры могут появиться в результате межвиткового замыкания, то есть, замыкания обмоток в коллекторе.

Появление таких нарушений требует качественной диагностики, начиная с визуального осмотра и заканчивая проверкой мультиметром.

Первоначальный осмотр позволяет выявить оборванные или выгоревшие обмотки, а также выгорание в точках их подключения.

Поэтому, в первую очередь следует обращать внимание на состояние обмоток и целостность витков. Если обмотки почернели полностью или частично, это уже указывает на определенные проблемы с якорем.

Иногда изоляцию достаточно просто понюхать, чтобы определить характерный запах гари.

Более точную информацию можно получить путем проверки якоря мультиметром. Прозвонка выполняется поэтапно, захватывая все элементы двигателя:

• Вначале прозваниваются попарные выводы обмоток статора к ламелям. Сопротивления на каждом из них должны иметь одинаковое значение.
• Далее проверяется сопротивление между ламелями и корпусом якоря. В норме оно должно быть бесконечным.
• Целостность обмотки проверяется путем прозвонки выводов.
• После этого проверяется состояние цепи между корпусом статора и выводами якорной обмотки. При наличии пробоя на корпус, бытовое устройство категорически запрещается подключать к напряжению. В этом случае требуется обязательный ремонт или полная замена неисправных деталей.

После ремонта коллекторного электродвигателя нужно соединить все элементы между собой и подключить устройство к питанию 220В. Если агрегат работает нормально, значит ремонт выполнен правильно.

Проверка асинхронного электродвигателя

Кроме коллекторных, в быту можно встретить и асинхронные двигатели, устанавливаемые в некоторых моделях стиральных машин или в компрессорах холодильников.

Гораздо чаще они используются в компрессорах, насосах, различных станках и другом оборудовании. Несмотря на высокую надежность, данные электродвигатели также подвержены поломкам и неисправностям.

В этих конструкциях роль якоря выполняют обмотки статора, поэтому визуальный осмотр нужно начинать именно с них.

Часто обмотки перестают работать, когда они отсырели или, произошел обрыв витков. Поэтому если двигатель очень долго не эксплуатировался, необходимо выполнить проверку сопротивления изоляции с помощью мегомметра. При отсутствии мгаомметра, агрегат в целях профилактики рекомендуется разобрать и сушить обмотки статора в течение нескольких суток.

Вполне возможно, что причина неисправности кроется не в самом электродвигателе, а связана с какими-либо другими факторами. Поэтому, прежде чем начинать ремонтировать сам агрегат, следует убедиться в наличии напряжения, проверить магнитные пускатели, кабели подключения, тепловое реле.

Если в схеме имеется конденсатор, его тоже нужно проверить. При исправности всех перечисленных элементов, можно приступать к разборке двигателя для первичного осмотра. Проверка должна проводиться при полном отсутствии электропитания.

Необходимо предотвратить самопроизвольное или ошибочное включение агрегата.

В процессе осмотра, кроме других деталей, особенно тщательно проверяются обмотки статора. Они должны быть целыми, без торчащих или оторванных проводков. Особое внимание следует обращать на черные пятна, указывающие на возможное подгорание проводов. В исправном состоянии проводники имеют темно-красный цвет.

Почернение наступает при выгорании электроизоляционного лака, наносимого на их поверхность. При осмотре может быть выявлено полное или частичное выгорание обмотки и межвитковое замыкание. При частичном выгорании двигатель будет работать и быстро нагреваться.

Поэтому обмотка в любом случае перематывается полностью.

Если внешний осмотр не дал результатов, дальнейшую диагностику нужно проводить с помощью измерительных приборов. Чаще всего для этих целей используется мультиметр, позволяющий определить целостность обмотки, наличие или отсутствие пробоя на корпус.

В двигателях на 220В прозваниваются пусковая и рабочая обмотки. Сопротивление пусковой должно быть в 1,5 выше, чем у рабочей. В электродвигателях на 380В, подключаемых звездой или треугольником, схема разбирается, после чего поочередно прозванивается каждая обмотка.

Сопротивление на каждой из них должно быть одинаковым, с отклонением не более чем на 5%. Также все обмотки обязательно прозваниваются между собой и на корпус. Если значение сопротивления не бесконечно, это свидетельствует о наличии пробоя обмоток на корпус или между собой.

В этом случае требуется их полная перемотка.

Отдельно проверяется сопротивление изоляции обмоток двигателя. В этом случае мультиметр не поможет, потребуется мегомметр на 1000В, подключаемый к отдельному источнику питания.

При выполнении измерений один провод прибора касается корпуса двигателя в неокрашенном месте, а другой провод поочередно соединяется с каждым выводом обмотки. Если сопротивление изоляции составляет менее 0,5 Мом, значит двигатель требует просушки.

При выполнении измерений нужно соблюдать осторожность и не касаться измерительных проводов. Измеряемое оборудование должно быть обесточено, продолжительность измерений составляет не менее 2-3 минут.

Наибольшую сложность представляет поиск межвиткового замыкания. Его невозможно выявить при визуальном осмотре. Для трехфазных двигателей применяются специальные измерители индуктивности, которые в норме показывают одинаковое значение на всех обмотках. При наличии повреждения, индуктивность у такой обмотки будет наиболее низкой.

Как проверить якорь электроинструмента в домашних условиях

Самостоятельная проверка якоря электродвигателя легко может быть выполнена в домашних условиях.

Это позволит, во-первых, самостоятельно восстановить работоспособность инструмента, во-вторых, не переплачивать специалисту за достаточно простую операцию.

Для проверки понадобится только отвертка и мультиметр. Дополнительно можно приобрести специальный приборчик для определения межвиткового замыкания.

Этап 1. Визуальный осмотр инструмента

Очень часто случаются ситуации, когда инструмент еще работает, но уже не так, как положено. И в 30 % случаев виной тому подгоревший якорь. Выявить это можно визуально, еще до вскрытия корпуса.

Косвенными признаками «подуставшего» якоря электродвигателя являются такие неполадки:

• При работающем электродвигателе видно очень сильное искрение на коллекторе.
• При попытке запустить болгарку (дрель, дисковую пилу и пр.) наблюдается жесткая просадка напряжения (моргает освещение).
• Запуск электродвигателя сопровождается резкими рывками.
• Из корпуса доносится характерный запах горелой проводки.
• Инструмент не набирает прежней мощности.

Обратите внимание, что большая половина этих признаков может также указывать на банальный износ щеток электродвигателя. Если они стерлись или выкрошились, то якорь, скорее всего, здесь ни при чем.

Меняем на новые, чистим коллектор от графитного налета, и спокойно работаем дальше.

Если же щетки выглядят целыми, а вышеперечисленные симптомы наблюдаются, с 80-процентной вероятностью можно утверждать, что проблема в якоре электродвигателя.

Если электроинструмент и вовсе не подает признаков жизни, причин может быть гораздо больше, и понадобится не только проверка якоря.

Этап 2. Разборка электроинструмента

Так или иначе, если со щетками все в порядке, без разборки инструмента не обойтись. На этом этапе самое главное – не навредить еще больше.

Особое внимание следует обращать на правильный подбор отвертки, так как испорченные винты выкрутить будет проблематично, и проверка превратится в мучительные слесарные работы.

В некоторых инструментах используются крепежи разной длины. Их месторасположение нужно запоминать (лучше записывать или зарисовывать).

Чтобы после диагностики и ремонта успешно собрать электроинструмент, начинающим рекомендуется фотографировать каждый этап разборки. Это сильно поможет, если вы забудете, какая деталь как стояла до проверки.

Этап 3. Подготовка якоря электродвигателя к проверке

После того, как якорь был извлечен из корпуса, его желательно подготовить для диагностики. Процедура заключается в тщательной очистке ламелей коллектора от графитного налета. Если этого не сделать, дальнейшая проверка может не дать требуемого результата.

Снять налет можно при помощи ветоши и спирта. Если на ламелях имеется не налет, а толстый слой нагара, удалять его придется мелкозернистой наждачной бумагой. Обратите внимание, чтобы на коллекторе не оставалось видимых борозд от абразива. Это ухудшит контакт ламелей со щетками, а также ускорит их износ.

Этап 4. Визуальный осмотр якоря перед проверкой

Смотреть нужно на следующее:

• Ламели коллектора. На них не должно быть сильного износа.
• Обмотка якоря электродвигателя. Ищем обрывы или видимые следы горения провода.
• Контакты. Вся обмотка припаяна к ламелям коллектора. Эти точки нужно проверить на целостность.

Если на коллекторе слишком глубокая выработка, якорь подлежит замене. Следы гари на обмотках или контактах говорят о том, что деталь неисправна. Можно перемотать, конечно, но дело это неблагодарное, и требует особых навыков. Проще купить новый.

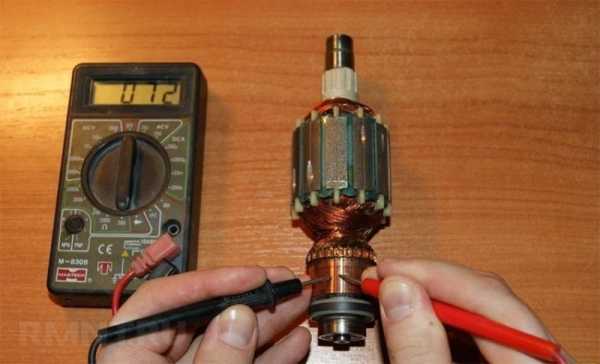

Этап 5. Проверка якоря мультиметром

Проверка якоря электродвигателя мультиметром состоит из двух этапов. В первую очередь, необходимо прозвонить его на наличие пробоя. Для этого мультиметр устанавливается в режим проверки цепи со звуковым сигналом.

Далее одним щупом проходим по ламелям коллектора, а вторым по корпусу якоря.

Второй этап проверки якоря мультиметром заключается в измерении сопротивлений между соседними обмотками. Для этого прибор устанавливается в режим определения сопротивления на самый минимальный порог (как правило, это 200 Ом).

Далее щупы прикладываются к соседним ламелям коллектора, а показания на экране фиксируются. При измерении сопротивления между всеми соседними ламелями должно быть одинаковое значение. Если это не так – якорь неисправен.

О том же самом говорит полное отсутствие сопротивление на какой-либо из обмоток.

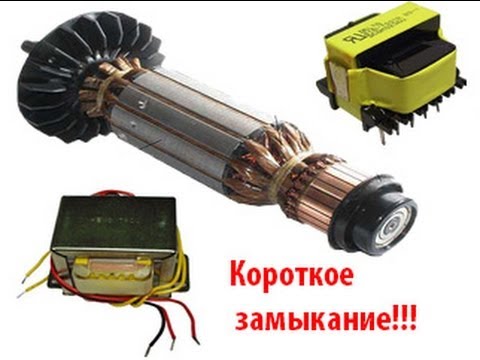

Этап 6. Проверка якоря на межвитковое замыкание

Перед тем, как проверить якорь электродвигателя на межвитковое короткое замыкание, необходимо обзавестись специальным приборчиком. Стоит он копейки, и о нем полно информации в Интернете.

Суть проверки якоря заключается в прикладывании этого самого приборчика ко всем секциям корпуса. По показаниям светодиодного индикатора определяется неисправность.

Этап 7. Замена якоря и обратная сборка инструмента

Неисправный якорь либо отдается на перемотку, либо заменяется новым. К счастью, сегодня даже на самый дешевый китайский инструмент в интернет-магазинах можно найти подходящие комплектующие. Новый или восстановленный якорь перед установкой желательно проверить по алгоритму, описанному выше.

Если все в норме, собираем все обратно и работаем. Меняя якорь электродвигателя рекомендуется также установить новые щетки. Благо, они копеечные.

Как Проверить Якорь Генератора Ваз 2109

Как без помощи других проверить генератор на ВАЗ-2109

Генератор в автомобиле обеспечивает выработку электричества за счет силовой установки. Если он сломается, то сначала садится аккумулятор, и в конечном итоге машина просто не сумеет двинуться с места.

В данной статье рассказывается, как проверить своими руками генератор, установленный на автомашине ВАЗ-2109.

Необходимо отметить, что нет различия, какой мотор установлен на авто – инжектор либо же карбюратор. В обоих случаях диагностика делается по тому же методу.

Проверка

Для того чтоб найти нрав поломки в домашних критериях,требуется, прежде всего, знать, как создавать диагностику генератора.

1-ый шаг создают, не снимая устройство с машины. Всего есть несколько вариантов, но более высококачественный – мультиметром. Правда, для этого идеальнее всего привлечь кого-нибудь из знакомых.

Сначала, необходимо узнать, способен ли делать свою работу регулятор напряжения. Спецы отмечают, что более нередко конкретно из-за него генератор может не работать подабающим образом. Неувязка с ним появляется из-за завышенного напряжения в электросети.

Сам генератор тестируют так:

• мультиметр выставляют на вольты;
• запускают агрегат;
• определяют напряжение на батарее и на клеммах генератора.

В норме устройство покажет от 14 до 14,2 вольт. После чего будет нужно выдавить педаль акселератора – рост напряжения не должен в таком случае превосходить половины вольта.

Повышение этого показателя свидетельствует о том, что работоспособность генератора нарушена. Вероятнее всего, будет нужно подмена реле напряжения.

Не считая того, можно еще действовать таким макаром:

• движок запускают и дают поработать незначительно;
• жмут газ и доводят коленвал до 3-х тыщ оборотов;
• включают фары (далекий свет);
• нагрев заднего стекла;
• вентилятор печки.

При таковой нагрузке на батарее должно быть напряжение более:

Хорошие от нормативных характеристики свидетельствуют о:

• неисправности обмоток;
• выходе из строя регулятора напряжения;
• поломке щеток.

Чтоб исключить из перечня регулятор, требуется обесточить все приборы,не считая фар, и замерить напряжение повторно. Если обозначенный узел исправный, то характеристики будут такими:

Диодный мост

Данный узел является обыденным выпрямителем. В его составе 6 диодов. Половина их приходится на «минус» (масса подключена к катоду), другая, соответственно, на «плюс» (анод). Проверка мостика делается тестером, переведенным в звуковой режим. В нем работать будет тут еще удобнее.

Проверка обмотки статора и ротора генератора ВАЗ на КЗ и обрыв лампочкой

Проверка обмотки статора и ротора генератора ВАЗ на КЗ и обрыв лампочкой. Источником питания будет служить.

КЗ якоря генератора Форд Транзит(Митсубиси)

В этом видео пойдет речь о ремонте якоря генератора от автомобиля Форд Транзит. Редчайшая неисправность,посут.

Нужно прозвонить каждый диодик по отдельности в различных направлениях. Но в норме сигнал прозвучит только один раз. Если писк слышится в обоих случаях – деталь необходимо поменять. Вобщем, по сути проще всего установить стопроцентно новый мост – он не так и недешево стоит.

Проверка генератора

Главные элементы генератора последующие:

Статор представляет собой цилиндр из стали, скрывающий обмотку. Чтобы проверить, не произошел ли ее обрыв, потребуется в первую очередь снять диодный мостик.

Прежде всего, его нужно осмотреть на предмет внешних повреждений. Снятый генератор разбирают и обследуют. На статоре не должно виднеться никаких следов перегрева или других механических дефектов.

Здесь тестер переключается на измерение сопротивления. Затем проверяют, есть ли изоляция между корпусом генератора и обмоткой. Чем выше будут результаты, тем лучше – это говорит об отсутствии пробоя.

Когда же показатели достигнут только 50 кОм – заменить узел придется.

С помощью тестера также можно убедиться и в исправности якоря. На его концах находятся кольца, которые контактируют с графитовыми щетками. Якорь требуется достать из генератора и посмотреть, не повреждены ли подшипники или обмотка. Последнюю прозванивают тестером, установив щупы между кольцами – показатель не должен превышать нескольких Ом.

Если щетки имеют заметный износ – то их меняют на новые.

Основные неисправности

Достаточно часто наблюдается следующая картина – зажигание включено, но лампочка генератора на панели не горит. Обычно это свидетельствует о том, что:

• произошел обрыв проводки;
• перегорел предохранитель.

В таком случае проверяют все кабели, идущие от генератора. При обнаружении поврежденного проводка его заменяют.

Также случается, что:

• лампочка не горит;
• батарея быстро садится,даже если зарядку только что произвели;
• однако остальные контролирующие приборы работают в штатном режиме.

Все эти признаки совершенно однозначно указывают на неисправность именно генератора. Здесь возможно, что:

• замкнуло диод;
• был утрачен контакт на обмотке;
• поломалось реле тяговое;
• пришли в негодность держатели щеток.

Впрочем, достаточно часто происходит всего лишь обрыв провода между генератором и приборной панелью или перегорание лампочки.

Если лампа горит при включенном зажигании, и аккумулятор получает заряд, то следует обратить внимание на исправность регулятора напряжения.

При запущенном двигателе индикация светится слишком сильно или, наоборот, чересчур слабо. Здесь, возможно, проблема кроется в малом натяжении приводного ремня. В норме он не должен поддаваться при нажиме пальцем более чем на 10 миллиметров. Также заменить его придется, если на поверхности будут заметны невооруженным взглядом следы значительного износа.

Иногда генератор не работает из-за того, что обмотка статора замкнулась на массу либо произошел разрыв электрической цепи.

Кроме того, на якоре порой отходят выводы колец контактных от обмотки. Их можно припаять на место.

Громкий шум, издаваемый генератором, скорее всего, свидетельствует о выходе из строя подшипников.

Демонтаж генератора

Прежде всего, требуется отключить батарею, чтобы полностью обесточить электросеть автомобиля.

• отключают от генератора все провода;
• ослабляют гайки, удерживающие его на месте;
• прибор приподнимают и снимают ремень;
• полностью откручивают винты фиксирующей планки от блока цилиндров;
• под мотором находятся болты, крепящие кронштейн – их требуется удалить;
• генератор вынимают.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

Диагностика якоря стартера своими руками

Рассмотрим основные неисправности якоря стартера:

• Пробой изоляции на массу;
• Замыкание между витками;
• Износ шипов под втулки;
• Неравномерный износ коллектора;
• Распайка коллекторных выводов.

Эти неисправности провоцируют выход из строя стартера автомобиля, а соответственно и систему зажигания. Как правило, данные поломки не решаются в одно мгновение, а требуют некоторого времени и сил. Неисправности можно решить при помощи специалистов и самостоятельно, но для выполнения этих работ необходимо запастись необходимым инструментом и кое-каким оборудованием.

Ремонт якоря

Таким образом можно определить место пробоя. Определив место появления искры или дуги нужно хорошо почистить контакты в этом месте и проверить сопротивление омметром. Далее нужно изолировать проблемный участок. Для этого можно использовать немного асбеста и супер клей. В реакции с асбестом клей застывает мгновенно.

В том случае, если вы не можете определить место пробоя, используя первый вариант, можно использовать более радикальный, но стопроцентный вариант. Для этого нужно соединить все ламели вместе, используя зачищенную медную проволоку или другой материал.

После чего нужно кратковременно подать напряжение, используя сварочный аппарат на массу якоря и коллектор. Таким образом в месте короткого замыкания будет наблюдаться дуга, и место будет выгорать.

В тех редких случая, когда не удается определить место короткого замыкания, якорь можно перемотать, если у вас возникнет желание.

Замыкание межвитковое -эта неисправность определяется с помощью специального устройства, которое так и называется «прибор проверки якоря» (это своего рода трансформатор). Довольно часто межвитковое замыкание происходит на видимых участках.

Причиной такой поломки могут быть смятые или погнутые провода на обмотке, а также токопроводящие частицы между ними. В таком случае необходимо удалить все эти помехи. После починки, желательно, нанести слой лака. Это создаст некую защиту.

Если и этот способ особо не помог, вы также можете осуществить перемотку якоря.

Как правило, короткое замыкание на обмотке якоря негативно влияет и на коллектор. В результате выгорают его пластины, и он полностью разрушается. Главное правило при пайке – если хорошо зачистить поверхность, пайка будет соответственной. Зачистка осуществима на «отлично» при помощи бормашины.

Ею нужно зачистить контакты петушков, его поверхность и провода, подходящие к нему. После того, как провода будут установлены обратно в «петушки», тут применяется проверка якоря стартера при помощи ППЯ (прибор проверки якоря). Им проверяется возможность возникновения межвиткового замыкания или пробоя. Если ничего не обнаружено, можно приступать к пайке.

Материалом для пайки, лучше использовать олово и неактивный флюс. Перед пайкой нужно хорошо прогреть паяльник (также он должен быть массивным не менее ста Вт). Повода необходимо тщательно прогревать, так как нужно соблюсти отличное расплавление припоя. Он должен полностью проникать в места спайки, это создаст лучший контакт.

После того, как пайка окончена, место припайки нужно протереть растворителем и еще раз проверить ППЯ.

Очень часто встречаются случаи, что при разборке стартера, можно наблюдать неравномерный износ коллекторных пластин, а также его смещение относительно оси. Каждая такая неисправность является причиной износа щеток и к полному износу коллектора. Так вот, износ пластин происходит по той причине, что щетки неплотно прилегают к коллектору.

В результате при работе возникает некая дуга, которая изнашивает пластины. В этом случае желательно сделать проточку коллектора используя токарный станок. Важно: при установке якоря на токарный станок большое внимание придается центровке шипа. Так как отклонение от нормы не должно превышать 0.05 миллиметра.

После того, как проточка выполнена, нужно очистить якорь от стружки и остальной инородной массы.

В результате выполнения вышеуказанных ремонтных мероприятий можно считать, что якорь стартера отремонтирован и готов к эксплуатации.

Видео “Диагностика якоря стартера”

Видео о том, как проверить любой стартер без спецприспособлений и стендов.

Как проверить якорь на болгарке мультиметром

Даже если мужчина не является профессиональным мастером, а просто как хороший хозяин ремонтирует все в доме сам, ему не обойтись без качественного инструмента.

Большой выбор болгарок, шуруповертов и другого инструмента имеется на сайте http://m-online.kiev.ua/category/158-bolgarki.aspx.

Визуальный осмотр поломки

Любой, даже самый качественный инструмент, подвержен поломке. Особенно если его интенсивно эксплуатируют. В случае поломки болгарки, починить инструмент у вас вряд ли получится самостоятельно. Однако предварительный осмотр можно провести и без специальных навыков.

Наиболее часто у болгарок выходит из строя якорь. Поломка может быть механической. При визуальном осмотре будет виден неравномерный износ щёток, а также их обгорание. Кроме того при неисправном якоре болгарка будет вибрировать и нагреваться.

Существуют поломки электрические. К таковым можно отнести:

• повреждения обмотки якоря;
• наличие замыкания в витках;
• нарушенное сопротивление между сердечником и обмоткой.

Выявить такие неисправности можно с помощью специальных измерительных приборов, например, мультиметра.

Проверяем якорь мультиметром

Для того, чтобы провести такую проверку, следует разобрать болгарку и получить доступ к якорю. Мультиметр необходимо поставить в диапазон 200 ОМ, а щупами прибора касаетесь двух соседних ламелек.

Проводим замеры на всех витках обмотки, если все показания одинаковы, то якорь исправен. Если на каком-то витке значения сопротивления отличаются, значит, тут присутствует неисправность. Также следует проверить и корпус обмотки якоря.

Решение проблемы

Данный вид диагностики довольно сложен. Необходимо иметь навыки работы с мультиметром, а также суметь разобрать болгарку.

Если ваш инструмент вдруг перестал работать, то лучше сразу отправиться в мастерскую:

• даже если вы убедитесь в том, что вышел из строя именно якорь, и установите причину его поломки, заменить его или отремонтировать самостоятельно у вас вряд ли получится. Все равно придется нести инструмент в мастерскую;
• если на инструмент еще действует гарантия, то самостоятельное вскрытие болгарки может аннулировать действие гарантийных обязательств производителя.

Чтобы обеспечить долгую работу инструмента, выбирайте продукцию известных фирм с большим опытом работы в данной отрасли. Также соблюдайте правила эксплуатации инструмента, ведь очень часто они выходят из строя именно по этой причине.

Проверка якоря двигателя, как проверить болгарку:

Проверка статора и ротора электроинструментов на межвитковое замыкание

Чтобы проверить статор и ротор на межвитковое замыкание мультиметром, не потребуется много времени. Дольше придется разбирать двигатель. Болгарка, дрель, перфоратор – каждый инструмент можно отремонтировать, определив неисправность. Проверку лучше разбить на несколько основных этапов, и последовательно не спеша выполнять действия.

Разборка болгарки

Чтобы проверить замыкание на статоре и роторе, нужно разобрать двигатель бытового инструмента. Рассмотрим выполнение этой операции для поиска неисправности болгарки.

• снимаем защитный кожух, открутив один винт на хомуте;
• откручиваем 4 винта и отсоединяем редуктор с двигателем от рукоятки болгарки;
• затем со стороны редуктора отвинчиваем 4 болта и отсоединяем редуктор, вместе с ротором двигателя;
• статор у нас остался в корпусе подсоединенным к кнопке включения и питания.

Разобрав и отсоединив необходимые для проверки детали, переходим к их внешнему осмотру проверке на межвитковое замыкание.

Внешний осмотр

Обнаружить неисправность можно при неравномерном нагреве корпуса инструмента. Касаясь рукой, вы ощущаете перепад температуры в разных местах корпуса. В этом случае инструмент необходимо разобрать и проверить его тестером и другими способами.

При возникновении замыкания витков статора и поиска неисправностей, в первую очередь проводим осмотр витков и выводов. Как правило, при замыкании увеличивается сила тока, проходящая по обмоткам, и возникает их перегрев.

Возникает большее замыкание витков в обмотках статора и повреждается слой изоляции. Поэтому начинаем определение неисправностей проведением визуального осмотра. Если прожогов и поврежденной изоляции не обнаружено, то переходим к выполнению следующего этапа.

Возможно причина поломки в неисправности регулятора напряжения, возникающая при увеличении токов возбуждения. Для обнаружения проблемы проверяются щетки, они должны быть сточены равномерно и не иметь сколов и повреждений. Затем следует выполнить проверку с помощью лампочки и 2 аккумуляторов.

Применение мультиметра

Теперь надо проверить возможность обрыва обмоток статора. На шкале мультиметра выставляем переключатель в сектор замера сопротивления. Не зная величину измерения, выставляем максимальное значение величины для вашего прибора. Проверяем работоспособность тестера.

Касаемся щупами друг друга. Стрелка прибора должна показывать 0. Проводим работу, касаясь выводов обмоток. При показании бесконечного значения на шкале мультиметра обмотка неисправная и статор следует отдать в перемотку.

Проверяем возможность короткого замыкания на корпус. Такая неисправность вызовет снижение мощности болгарки, возможность поражения электротоком и увеличения температуры, при работе. Работа проводится по той же схеме. Включаем на шкале замер сопротивления.

Красный щуп располагаем на выводе обмотки, черный щуп крепим на корпус статора. При коротком замыкании обмотки на корпус на шкале тестера значение сопротивления будет меньшим, чем на исправной. Эта неисправность требует перемотки обмоток статора.

Настало время провести замеры и проверить, есть ли межвитковое замыкание обмотки статора. Для этого измеряется значение сопротивления на каждой обмотке. Определяем нулевую точку обмоток, замерив сопротивление для каждой из них. При показании на приборе наименьшего сопротивления обмотки, ее следует менять.

Нестандартная проверка

Самым точным способом является проверка статора с помощью металлического шарика и понижающего трансформатора тока. Статор подключается к выводам трех фаз из трансформатора. Проверив правильность подключения, включаем нашу цепь с пониженным напряжением в сеть.

Внутрь статора вбрасываем шарик и наблюдаем за его поведением. Если он «прилип» к одной из обмоток – это значит, на ней произошло межвитковое замыкание. Шарик крутится по кругу – статор исправен. Довольно ненаучный, но действенный метод обнаружения межвиткового замыкания на статоре.

Неисправности ротора

В случае оптимального режима использования, ротор не изнашивается. Производятся регламентные работы с заменой щеток при их износе. Но со временем, при сильных нагрузках статор нагревается и образуется нагар. Самая частая механическая поломка – износ или перекос подшипников.

Работать болгарка будет, но при этом быстро изнашиваются пластины, и со временем двигатель ломается. Чтобы избежать поломок, необходимо проверять инструмент и поддерживать нормальные условия службы.

Влага при попадании на металл вызывает образование ржавчины. Повышается сила трения, силы тока требуется больше для работы. Происходит значительный нагрев групп контактов, припоя, появляется сильная искра.

Проверка обмоток двигателя

Электронный тестер роторов – это стандартный цифровой мультиметр. Прежде чем приступать к тестированию замыкания, следует проверить мультиметр и его готовность к работе. Переключатель выставляют на измерение сопротивления и касаются щупами друг друга. Прибор должен показать нули. Выставляют максимальную величину измерения и проводят проверку:

• сначала следует проверить ротор на обрыв цепи. Прикасаясь черным щупом к контактному кольцу, красным нужно прозвонить обмотки. Стрелка прибора зашкалила, значит, обмотка имеет обрыв цепи витков. Ротор следует отдавать в перемотку;
• замеряем сопротивление для определения возможности короткого замыкания на корпус. На контактное кольцо крепим черный щуп, красным следует прозвонить на замыкание корпус ротора. В случае низкого показания значения сопротивления и звукового сигнала, такой якорь необходимо отдавать в ремонт;
• проведение прозвона на межвитковое замыкание витков ротора. Подкрепляем щупы на контактные кольца якоря. При значении на шкале прибора, от 1,5 Ом до 6 Ом, мы проверяли исправный прибор. Все другие значения на шкале означают неисправность мультиметра.

На этом проверка ротора закончена. Следует еще раз напомнить основные этапы определения неисправности. Прежде чем проверять, болгарку или любой другой прибор следует обесточить. Перед проведением замеров, следует визуально осмотреть корпуса, изоляцию и отсутствия нагаров на статоре и роторе.

При разборке инструмента в первый раз, записывайте все свои шаги. Это позволит иметь подсказку в следующий раз, избежать появления лишних деталей при сборке. При выходе щетки за край щеткодержателя менее 5 мм, такие щетки следует заменить. Проверить межвитковое замыкание можно электронным тестером, то есть мультиметром.

Как прозвонить генератор

В процессе эксплуатации автомобиля, рано или поздно, возникает необходимость проверки корректности работы генератора. Наилучшим способом проверки генератора и поиска неисправности будет визит к специалисту автоэлектрику. Однако простейшие неисправности любой автолюбитель в состоянии диагностировать самостоятельно. Для этого потребуется простейший тестер, он же “мультиметр”.

В первую очередь проверяем реле-регулятор генератора, на автомобильном сленге – «таблетку». От корректности его работы зависит стабильность напряжения в бортовой сети автомобиля. Переводим тестер в режим “Измерение постоянного напряжения” и запускаем двигатель.

Подключив тестер к клеммам аккумулятора, измеряем напряжение на холостом ходу. Оно должно быть в пределах 4-14,2 вольта. Плавно повышая обороты двигателя, следим за изменением напряжения. Колебания не должны превышать +- 0,5 вольта.

Если замеренные значения выходят за указанный предел – реле регулятора не исправно и подлежит замене.

Также необходимо проверить выпрямительный мост генератора. Он состоит из шести полупроводниковых диодов. Проверьте проводимость каждого диода по постоянному току. Переводим мультиметр в положение «Прозвонка» и по очереди касаемся щупами контактов каждого диода.

Если тестер издает звуковой сигнал – диод пропускает через себя ток, если нет – не пропускает. Т.е. диод в одном положении полярности щупов должен пропускать, в другом – не должен.

Если хотя бы один диод «звонится» в обоих направлениях или не «звонится» ни в одном, то диодный мост подлежит замене в сборе.

Проверка статорной обмотки генератора заключается в оценке ее состояния на механические повреждения и замыкание на корпус генератора. В первую очередь необходимо отсоединить выводы статорной обмотки от диодного моста.

Переводим тестер в режим “Измерения сопротивления” и меряем сопротивление между корпусом генератора и любым выводом статора. Наилучший результат, когда оно приближается к бесконечности.

Если же тестер показывает менее 50 килоом, то жить генератору осталось недолго.

Завершающей операцией проверки генератора будет проверка статора. Проверяем его на механические повреждения и сопротивление обмоток. Переводим тестер в режим “Измерение сопротивления” и замеряем сопротивления между щеточными кольцами. Оно должно составлять несколько Ом.

Если же оно равно нулю, то в обмотке “короткое замыкание”. Если сопротивление стремится к бесконечности, то в обмотке “обрыв”. В обоих случаях ротор не работоспособен – меняется только в сборе.

Надеемся, что эта простейшая инструкция поможет вам провести экспресс-диагностику даже в “полевых условиях”. Удачи на дорогах!

Как проверить исправность и выполнить ремонт якоря болгарки своими руками, пошаговая инструкция, видео

Проверка, ремонт и замена якоря болгарки своими руками

Якорь болгарки больше всех узлов подвергается температурным, механическим и электромагнитным нагрузкам. Поэтому он является частой причиной отказа работы инструмента, и как следствие, часто нуждается в ремонте. Как проверить якорь на работоспособность и починить элемент своими руками — в нашей статье.

Устройство якоря болгарки

Якорь двигателя болгарки представляет собой токопроводящую обмотку и магнитопровод, в который запрессован вал вращения. Он имеет на одном конце ведущую шестерню, на другом коллектор с ламелями. Магнитопровод состоит из пазов и мягких пластин, покрытых лаком для изоляции друг от друга.

Схема якоря болгарки

В пазы по специальной схеме уложены по два проводника якорной обмотки. Каждый проводник составляет половинку витка, концы которого попарно соединяются на ламелях. Начало первого витка и конец последнего находятся в одном пазу, поэтому они замкнуты на одну ламель.

Как проверить якорь болгарки на исправность

Виды неисправностей якоря:

Видео: как проходит проверка

Если у вас нет тестера, воспользуйтесь лампочкой с напряжением 12 вольт мощностью до 40 Вт.

Как проверить ротор болгарки с помощью лампочки

• Возьмите два провода и соедините их с лампой.
• На минусовом проводе сделайте разрыв.
• Подайте на провода напряжение. Концы разрыва приложите к пластинам коллектора и прокрутите его. Если лампочка горит, не меняя яркости, значит, короткого замыкания нет.

Эта процедура аналогична диагностике мультиметром.

Проверка индикатором короткозамкнутых витков (ИКЗ)

Попадаются якоря, у которых не видно проводов, подсоединённых к коллектору из-за заливки непрозрачным компаундом или из-за бандажа. Поэтому трудно определить коммутацию на коллекторе относительно пазов. Поможет в этом индикатор короткозамкнутых витков.

Этот прибор имеет небольшие размеры и прост в эксплуатации.

Сначала проверьте якорь на отсутствие обрывов. Иначе, индикатор не сможет определить короткое замыкание. Для этого тестером измерьте сопротивление между двумя соседними ламелями. Если сопротивление превышает среднее хотя бы в два раза, значит, есть обрыв. При отсутствии обрыва переходите к следующему этапу.

Регулятор сопротивления позволяет выбрать чувствительность прибора. У него имеются две лампочки: красная и зелёная. Настройте регулятор так, чтобы красная лампочка начала гореть.

На корпусе индикатора есть два датчика в виде белых точек, расположенных на расстоянии 3 сантиметра друг от друга. Приложите индикатор датчиками к обмотке. Медленно крутите якорь.

Если загорится красная лампочка, значит, есть короткое замыкание.

Видео: ИКЗ в работе

Диагностика прибором проверки якорей (дросселем)

Прибором проверки якорей определяют наличие межвиткового замыкания обмотки. Дроссель представляет собой трансформатор, у которого есть только первичная обмотка и вырезан магнитный зазор в сердечнике.

Схема прибора проверки якорей

Когда мы кладём ротор в этот зазор, его обмотка начинает работать как вторичная обмотка трансформатора. Включите прибор и положите на якорь металлическую пластину, например, металлическую линейку или ножовочное полотно.

Если имеется межвитковое замыкание, от местного перенасыщения железа пластина будет вибрировать либо намагничиваться к корпусу якоря. Поворачивайте якорь вокруг оси, перемещая пластину так, чтобы она лежала на разных витках.

Если замыкания нет, то пластина будет свободно перемещаться по ротору.

Прибор проверки якорей

Видео: Как сделать дроссель своими руками и проверить якорь

Как отремонтировать якорь в домашних условиях

Из-за якоря происходит треть поломок шуруповёрта. При каждодневном интенсивном режиме работы неисправности могут возникнуть уже в первые полгода, например, при несвоевременной замене щёток. При щадящем использовании шуруповёрт продержится год и более.

Якорь можно спасти, если не нарушена балансировка. Если во время работы прибора слышен прерывистый гул и идёт сильная вибрация, то это нарушение балансировки. Такой якорь подлежит замене. А отремонтировать можно обмотку и коллектор.

Небольшие короткие замыкания устраняются. Если повреждена значительная часть обмотки, её можно перемотать. Изношенные и сильно повреждённые ламели проточить, нарастить или впаять. К тому же не стоит браться за ремонт якоря, если вы неуверены в своих возможностях.

Лучше его заменить или отнести в мастерскую.

Проточка коллектора

Со временем на коллекторе образуется выработка от щёток. Чтобы от неё избавиться, необходимо:

Проточить коллектор, используя резцы для продольного обтачивания, то есть проходные резцы.

Проходной прямой резец

Ещё нам необходим обратный конус для центрирования по подшипнику. Сделайте в нём отверстие до 8 мм.

Не забудьте очистить ротор от стружки, чтобы не произошло замыкания.

Видео по теме

Как перемотать якорь

Перед тем как разобрать якорь, запишите или зарисуйте направление обмотки. Оно может быть влево или вправо. Чтобы его определить правильно, посмотрите на торец якоря со стороны коллектора.

Наденьте перчатки, возьмите острые кусачки или ножовку по металлу. Удалите лобовые части обмотки. Коллектор нужно почистить, а снимать необязательно.

Аккуратно, не повреждая пазовые изоляторы, выбейте стержни оставшихся частей обмотки с помощью молотка и металлического зубила.

Видео: Снимаем обмотку

Надфилем, не повреждая плёнки изолятора, удалите остатки пропитки. Посчитайте проводники в пазу. Высчитайте число витков в секции и измерьте диаметр провода. Нарисуйте схему. Нарежьте из картона гильзы для изоляции и вставьте их в пазы.

Видео: Намотка влево и вправо

После намотки сварите выводы секций с петушками коллектора. Теперь проверьте обмотку тестером и индикатором короткого замыкания. Приступайте к пропитке.

Инструкция по пропитке (с учётом регулятора числа оборотов)

• Убедившись в отсутствии проблем, отправьте якорь в электродуховку на прогрев для лучшего протекания эпоксидной смолы.
• После прогрева поставьте якорь на стол под наклоном для лучшего растекания по проводам. Капните смолой на лобовую часть и медленно крутите якорь. Капайте до появления клея на противоположной лобовой части.

Пропитка под наклоном

Если коллектор был изношен полностью, то после пайки его хватит не более, чем на месяц активного использования. А не до конца повреждённые пластины после такого ремонта выдерживают несколько замен щёток и не выпаиваются.

Гальваническое наращивание пластин коллектора

Восстановленная медь очень твёрдая. Срок службы коллектора как у нового. Гальваническим наращиванием можно восстановить как полностью стёртый коллектор, так и частично повреждённые пластины.

Полностью изношенный коллектор

Качество восстановления будет одинаковым.

Повреждены отдельные пластины

• Хорошо зачистьте всю поверхность коллектора, включая изолятор между ламелями.
• Намотайте оголённый медный провод диаметром около 0,2 миллиметра.
• Обмотайте скотчем вал якоря, а коллектор с торца намажьте пластилином, чтобы медь не разрасталась там, где не надо. И чтобы на железо не попал электролит.
• Для ванночки отрежьте пол пластиковой бутылки. На вал намотайте изоленту так, чтобы она плотно держалась в горлышке бутылки. Вставьте якорь в бутылку.
• Возьмите кусок медной шины. Её размер в два раза больше наращиваемой поверхности. Сверните её спиралью и поместите в бутылку.
• Подключите источник питания минусом к восстанавливаемой поверхности, а плюсом к шинке. Полтора ампера тока на один квадратный дециметр раствора. Если коллектор отделён от вала, обмотайте его проволокой и подвесьте в банке на какой-нибудь перекладине, чтобы электролит касался только изношенной части ламелей. Подключите последовательно лампочки разной мощности, чтобы регулировать силу тока и предотвращать короткое замыкание на сосуде. Через 24 часа получается восстановленный коллектор.

Восстановленный коллектор до обработки

Коллектор необходимо проточить и разделить пластины бормашиной или ножовочным полотном. В конце протестируйте коллектор на отсутствие замыканий между пластинами.

Составные части электролита:

Видео: как снять и в чём могут быть трудности

Новый подшипник посадите в корпус редуктора со стороны ротора. Прикрутите пластину, из-за которой была сломана крыльчатка. Внутрь корпуса вставьте шестерню и наживите гайку так, чтобы она вошла в пазы шестерни. На новый якорь наденьте крыльчатку, вставьте якорь в корпус редуктора. Закрутите гайку.

Видео: Замена якоря

Ремонт якоря болгарки занимает много времени. Но у вас есть выбор. Вы можете просто поменять его на новый или отдать мастерам.

Источник
