Как проверить генератор cf 500



Как проверить генератор cf 500

Решил поделиться инфой как я решал проблему с пропажей зарядки на своем cfmoto, т.к. ни на одном из российских форумов этой инфы я не нашел.
Итак, приехал домой и обнаружил что аккум сел до 11 вольт. ну и само собой после того как заглушил квадрик, больше он не завелся: трещит релюшка все дела, в общем все знают признаки дохлого акума. Полез в инет курить форумы, там такая инфа: проблемы может быть 3:
1. Реле регулятора накрылось (черна рефленая коробка под задней левой аркой) — долезть до нее не проблема, и хорошо что в гараже был такой же квадрик как и у меня и я просто отсоединил свое реле и поставил с чужого квадрика, один хрен зарядки нет, а мой регулятор отлично работает и на другом квадре — значит с регулятором тоже все ок.
2. Накрылась магнето либо генератор (находиться слевой стороны двигателя, вернее внутри его) — для того чтоб долезть, надо снять пластиковую накладку, потом коробку с ручным стартером, затем слить охлаждающую жидкость, моторное масло, снять корпус помпы, ну и наконец снять левую металлическую часть с двигателя в которую идет 5 проводов на генератор. Все я это проделал чтоб проверить все ли хорошо с катушкой магнеты — зря, т.к. с магнето все ок
3. Говорят надо проверить провода идущие на стартер + — (зачем я так и не понял) — проверил, все ок

Жаль что мне нехватило мозгов сразу измерить напрежение прямо с фишки выходящей от магнето с двигателя, я тчетно пытался измерить напругу уже на фишке которая подходит к реле регулятору – а там 0 что-бы я не делал.
В итоге, натолкнул меня на правильный путь мой брат, сказал бери тестер, крути чтоб мерять переменный ток — для тех кто не вкурсе где этот переменный ток на мултиметре, буква V с волнистой линией либо AC

Итак меряем фишку которая выходит от магнето с тремя контактами, мерять ток надо прямо между этими контактами (плюс на один контакт, минус на второй и тп), разъемы 1-2 / 1-3 / 2-1 / 2-3 – у меня показало что-то в районе 22-23 вольт. Если все контакты показывают одинаковое значение, значит магнето жива и НЕХЕР РАЗБИРАТЬ МОТОР!
Если магнето живо, и регулятор живой то какого нет зарядки – все просто оказалось: под сиденьем слева где стоят предохранитили, под кучей релюх и проводков спряталось еще две соединительные фишки (первая это 3 желтых провода с переменным током от магнеты и вторая это провода которые как раз уже идут от регулятора на заряд аккума), контакты которых просто развалились от воды и грязи которые захерачивались туда через небольшое отверстие в пластике…В итоге я отрезал эти фишки и спаял все напрямую хорошо заизолировав. Завожу квадрик – зарядка появилась!

Вот такие вот пироги, так что добавляем к трем пунктам еще один – ПРОВЕРИТЬ ФИШКИ В ОТСЕКЕ С РЕЛЮХАМИ И ПРЕДОХРАНИТЕЛЯМИ!
П.с. если у вас новый квадрик, не поленитесь обильно промазать все контакты в квадрике специальной смазкой для контактов!

Источник

Пропала зарядка CF500-basic (замена статора магнето и датчика ПКВ)

Горячий

Старожил

На одной из покатушек, нажав на кнопку сигнала, услышал невнятное «блеяние» и бросив взгляд на, установленный на крыле, вольтметр обнаружил, что показания на нем ну оченно небольшие — 11.2 V.
Первым делом подергал провода, разъемы, попинал колеса и понял, что попал на некоторые расходы.

Снял с левой стороны обшивку и, выудив, из большой резиновой защиты над шморгалкой ручного пуска, пучок проводов и разъемов — начал измерения. Сначала измерил сопротивление катушек статора, т.е. сопротивление между тремя желтыми проводами, по руководству оно должно быть около 1.5 Ома между обмотками: 1-2, 1-3, 3-2, при этом сопротивление должно быть одинаковым и каждый контакт не должен «звониться» на массу.. У меня с этим были проблемы — сопротивление было не равно и не паспортным.

Потом произвел замер напряжения на работающем двигателе, также между обмотками (1-2, 1-3, 3-2), для этого мультиметр ставим в положение замера переменного тока, на отметку 200 В и замеряем сначала на ХХ (должно быть около 24-28 В) и на 5000 об/мин (должно быть больше 200 В). Тут меня тоже ждало разочарование: ни на ХХ, ни при 5000 об/мин, магнето не выдавало нужных результатов: 19 В, 14 В, 15 В, а на больших оборотах: 70 В, 80 В, 110 В. Т.е. магнето пришел пинзес.

Алиэкспресс — наше все и ценник там очень гуманный, потому статор магнето был заказан именно там, за 2800 рублей + прокладка картера 600 рублей. А пока пришел девайс — покатушки продолжались, с минимальным включением световых приборов, постоянным слежением за вольтметром, ну и проверкой состояния аккума путем нажатия на сигнал — у меня стоят два «Волговских» и, в случае умирания аккума, они издают очень грустный звук.

Горячий

Старожил

Почта РФ очень быстро доставила статор и началась эпопея с его заменой. Было слито масло, были сняты: левая боковина, пластик левой подножки, пластиковый кожух левой стороны картера, ручной стартер, откручена и отведена в сторону помпа (подвесил ее на стяжку, прикрепив к крылу), снят масляный фильтр. Венец ручного стартера откручен ударным гайковертом (резьба обыкновенная), снимал его, уперев ударную отвертку между ним и корпусом картера внатяг, постукивая по ручке отвертки небольшим молотком, при этом нужно быть аккуратным — там стоит сальник. После снятия венца были раскручены винты крепления кожуха картера. Винты разные по длине, на них кронштейны для крепления шланга слива карбюратора и проводов генератора и датчика скорости, потому пометив и сфотал, чтобы потом не тыкать наугад.
Крышка картера снимается с натугом, т.к. ротор магнето — магнит, да и слева вверху блок шестерен, ну и держит прокладка.

Открутив и сняв крышку картера — сфотографировал расположением статора магнето, датчика положения коленвала (ДПКВ), проводов, шестерен привода масляного насоса, помпы, стартера. Потом очистил от остатков старой прокладки крышку и собственно картер, ну и помпу. Продул компрессором, чтобы не осталось кусочков прокладки.

Далее — снимаем статор и ДПКВ и ставим новый. Картер и крышку картера смазал литолом, для центровки прокладки по месту. Собрал все в обратном порядке, помпу прикрутил через герметик Лойктайд 510, без прокладки. Поставил новый фильтр и залил масло. Соединил фишки, укрепил все стяжками, собрал пластик.

Казалось бы — вот оно счастье!? А хер там — запуск показал. что моторчик напрочь отказался запускаться. Я был в ах. в ах каком расстройстве — почему?

Источник

CFMOTO Пропала зарядка на CF500, CF625 (X6)

pashapush

Постоянный форумчанин

Друзья! Может кто сталкивался.

На BM 500 не заряжается аккумулятор. Сам аккум. нормальный (если его зарядить «руками» — работает пока не сядет). Подозрения падают на выпрямитель-регулятор, который расположен под задним левым крылом? И если это все-таки выпрямитель-регулятор, можно ли его заменить на ямаховский?

Guest

Игорь Саннер

atv_manyak

Re: Пропала зарядка на BM500

На втягивающем реле стартера, подходят провода. Два толстых идущих от акума к стартеру и фишка ( мама ) , вот в ней может быть пробемма ( прводки неконтачат ). Если нет, то реле регулятор. Оригенал брать несоветую. Как правило, его хватает ненадолго. Ямаховское реле ( 660 ) очень похож на сф500. Думаю переделать можно!

Херург

Re: Пропала зарядка на BM500

на квадрике есть такой блочек называется реле зарядки. вот он и накрылся)

Саша из Самары

Re: Пропала зарядка на BM500

Конечно все вышеприведенные аргументы состоятельны и могут быть приняты во внимание, но есть еще один вариант, это магнит на зажигании, так вот на ряде квадров на этих магнитах сгорала медная обмотка и контакты. Если например, релюхи живи, то однозначно надо лезть туда и смотреть, а это уже проблемотично, несколько часов работы по разборке левой половины двигла.

Alex64

Живет здесь

ABM 500, пропала зарядка АКБ

Доброго времени суток, ФОРУМЯНЕ.
Поможите, чем можете. Заряжаю зарядником АКБ, катаюсь световой день по просторам, останавливаюсь потом завожу, потом опять. в общем к вечеру пока вручную мертвую точку в двигле не перетащу, стартером завести не могу. Если покатаюсь с фарами, то история повторяется часа через 1,5-2.
На заведеном отключаю АКБ — движок продолжает работать.
В чем причина. и как исправить? Может кто подскажет?
Спасибо всем

Угрюмый

Активный участник

Re: ABM 500, пропала зарядка АКБ

А на ночь заряженной аккумулятор, подключенный оставлял?

grom-off

Re: ABM 500, пропала зарядка АКБ

Посмотри провода от генератора к регулятору, что под левым задним крылом. От генератора идут три провода — 3 фазы переменного тока, если один проводок не контачит то вместо положенных 70. 120 ватт выдаётся треть, посему и не хватает заряда. Ессесно надо проверить напругу в сети борта и замыкание на массу или обрыв обмоток генератора — любой автоэлектрик сделает через штеккер. Если будешь проверять переменный ток от генератора при работающем двигле — осторожнее, на «газу» выдаёт на порядок более 12-ти .

Вован-Питерский

Re: ABM 500, пропала зарядка АКБ

возьми в руки вольтметр (тестер), заведи квадроцикл, померяй напряжение на акумуляторе, должно быть не меньше 13,5В
Включи свет, аварийку может еще что-то и опять померяй, должно быть не меньше 12,5В.
Если меньше, значит для начала просто замени ругулятор напряжения CF188-151000

grom-off

Re: ABM 500, пропала зарядка АКБ

А если нет контакта в проводах, то замена регулятора не поможет. Впрочем. — как раз поможет, контакты-то перетыкнуты будут по новой. Зачем торопиться с заменой — надо сначала генератор и провода проверить. Не у каждого есть возможность «просто заменить» регулятор (например у меня от квадра до ближайшего норм. города — 180 км), а вот нормальные автоэлектрики встречаются намного чаще.

Читайте также:  Проверка генератора при нагрузки

Вован-Питерский

Re: ABM 500, пропала зарядка АКБ

По статистике причина в 99% выход регулятора и в 1% (хотя я не слышал) контакты :-)))
Кончно нужно роверить контакты, но следующим шагом нужно менять регулятор.
А ВОзможно умерла акума и не принимает зарядку, но это будет видно после работы с вольтметром.

grom-off

Re: ABM 500, пропала зарядка АКБ

Против статистики не попрёшь. при этом альтернативу родному регулятору не подобрать, если только от старого ИЖака, но у него мощи не хватит.

Вован-Питерский

Re: ABM 500, пропала зарядка АКБ

не надо подбирать ничего.
Закажи и будет родной.
ненадо изобретать велосипед. доставка почтой куда угодно.

Re: ABM 500, пропала зарядка АКБ

Я думаю акум сдох у тебя (потерял ёмкость), и просто не хватает току чтоб стартером прокрутить до мёртвой точки. У меня так было! Ручным стартером медленно «проходишь» такт сжатия, а потом и стартером нормально крутит и заводит..

Alex64

Живет здесь

Re: ABM 500, пропала зарядка АКБ

Спасиб всем!
Похоже аккумулятору хана . погонял его зарядником на «цикле» — он три дня крутил как подорванный. потом опять сдох, но как то постепенно.

Вован-Питерский

Re: ABM 500, пропала зарядка АКБ

если от зарядного зарядился и крутил, значит зарядка не идет.
Если бы акума умерла, то она не зарядилась бы от зарядного устройства

APB76

Re: ABM 500, пропала зарядка АКБ

У меня такая же фигня с зарядкой. Приехал в ремонт к официалам (Квадр гарантийный). Они выдали вердикт — сдох аккумулятор. И виноват в его издыхании я. Поэтому замене по гарантии не подлежит. Я проверил аккумулятор самостоятельно. Он действительно сдох. Или подменили на сервисе. Я купил новый — Varta. Аккумулятор хороший. Ездил со светом 3 дня. Все было ок. Вчера чувствую (ехал со светом), что стартер крутит слабо. Проверил дома — 11,3 В. Зарядил аккумулятор. Проверил зарядку выдает 12,5 В при 2500 — 5000 об/мин. Со светом — 11,8 В. А официалы говорили, что проверили реле зарядки, собаки бешеные.
Подскажите сколько стоит реле CF 188-151000? Буду пробовать делать сам.

Источник

Встречайте первую
настоящую социальную сеть
для байкеров

фильтр

фильтр

лента

ремонт генератора квадроцикла cfmoto500

Другие публикации

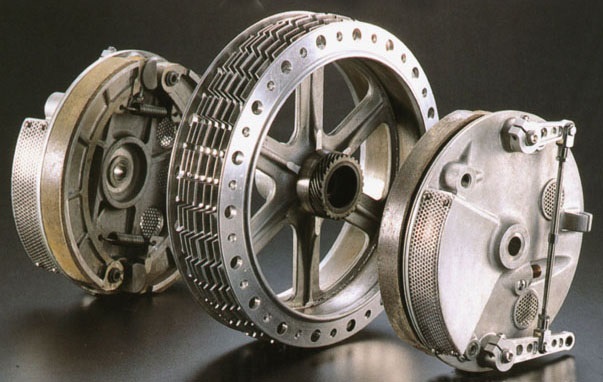

Сегодня обсудим, как правильно обслужить и отремонтировать тормозную систему на своем мотоцикле. Что для этого нужно и как проходит ТО — читайте далее.

Важно! ТО тормозной системы достаточно просто провести в домашних условиях, однако при полном…

Сегодня обсудим, как правильно обслужить и отремонтировать тормозную систему на своем мотоцикле. Что для этого нужно и как проходит ТО — читайте далее.

Важно! ТО тормозной системы достаточно просто провести в домашних условиях, однако при полном отсутствии понимания об устройстве мотоцикла доверить ремонт тормозов лучше специалистам СТО. Всегда проверяйте исправность тормозной системы после ТО до первого выезда из гаража.

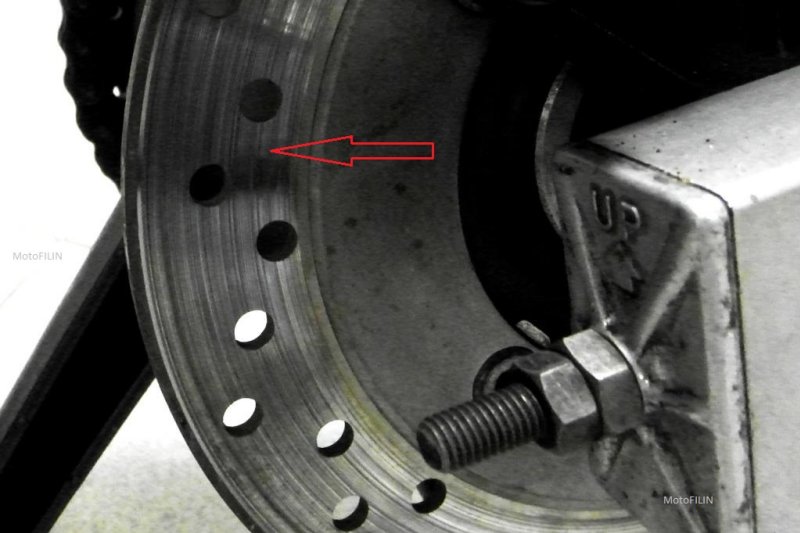

Как определить износ элементов тормозной системы?

Скорость износа тормозных колодок напрямую зависит от стиля эксплуатации мотоцикла. Колодки на байке подлежат замене при стачивании фрикционного слоя до 2 мм от металлической поверхности, неравномерном износе, либо в случае отклеивания фрикционной полосы от самой колодки.

Кроме того, каждые 2 года на байке необходимо менять тормозную жидкость, которая разжижается, аккумулируя влагу из воздуха через расширительный бачок. Определить качество рабочей жидкости можно с помощью индикаторных пластин, погружаемых в расширительный бачок, либо по цвету — мутная, грязная жидкость с осадком подлежит замене.

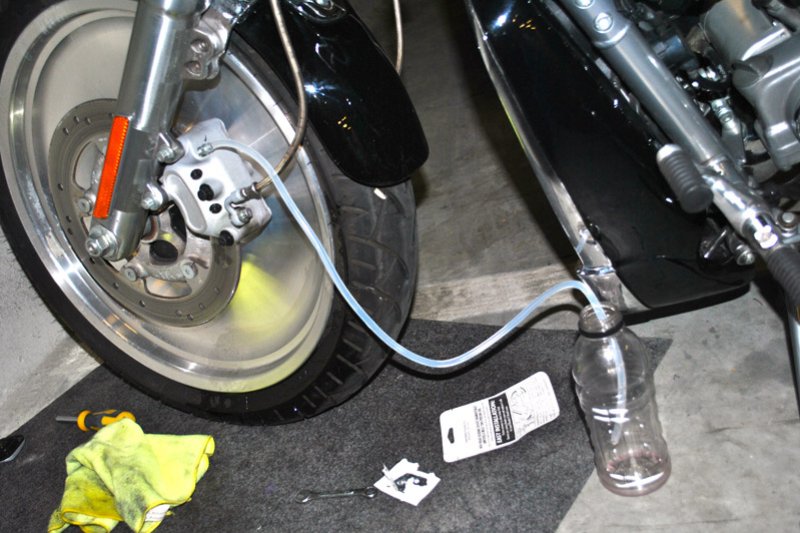

Как обслужить тормозную систему на мотоцикле?

После ремонта тормозов также необходимо заменить рабочую жидкость в мотоцикле. Для обслуживания байка потребуются резиновые шланги небольшого диаметра, сосуд для отбора жидкостей, а также набор ключей и отвертка.

Замена жидкости проводится отдельно для переднего и заднего тормозов, и происходит по следующему алгоритму:

1. Набираем в сосуд 2–3 см чистой тормозной жидкости, снимаем штуцер с тормоза и надеваем шлангу, второй конец должен быть погружен в чистую жидкость.

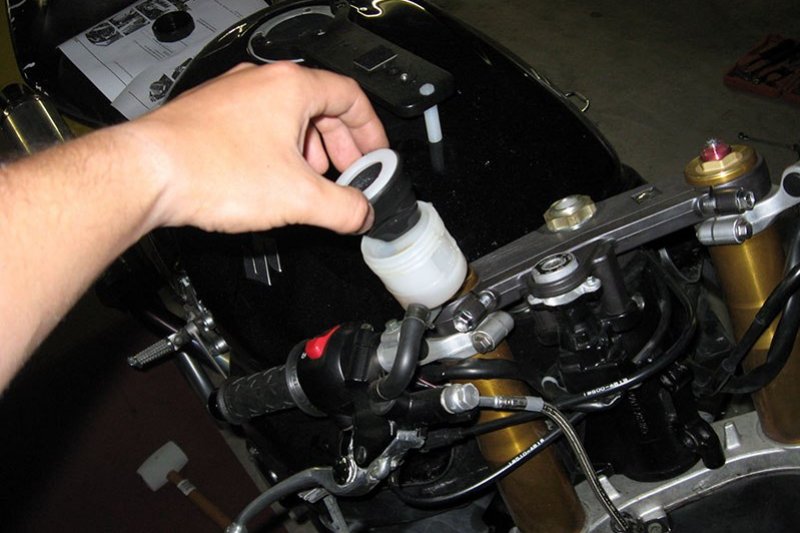

2. Теперь открываем расширительный бачок и выжимом рычага тормоза выгоняем старую тормозную жидкость в поставленный сосуд, периодически подливая свежую жидкость в расширительный бачок.
3. После того как будет выгнана вся мутная жидкость и остаточный воздух из системы, затягиваем штуцер и проводим аналогичную процедуру для второго тормоза.
4. После замены тормозной жидкости и ремонта тормозов обязательно проверяем систему до первого выезда.

Для обслуживания тормозной обычно используется жидкость класса DOT4 или DOT3, в зависимости от года выпуска байка. Точно определить тип и объем жидкости можно в мануале мотоцикла, либо в списке технических характеристик на сайте производителя.

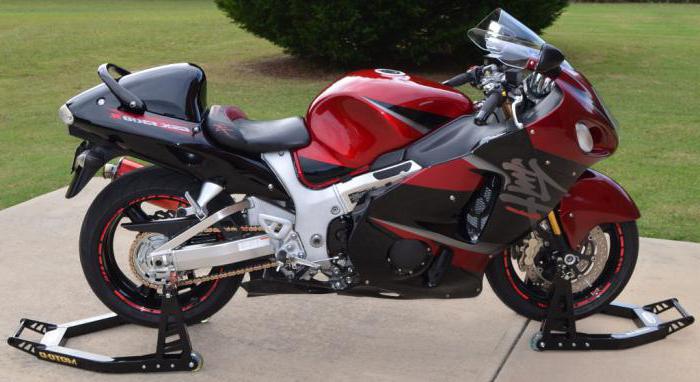

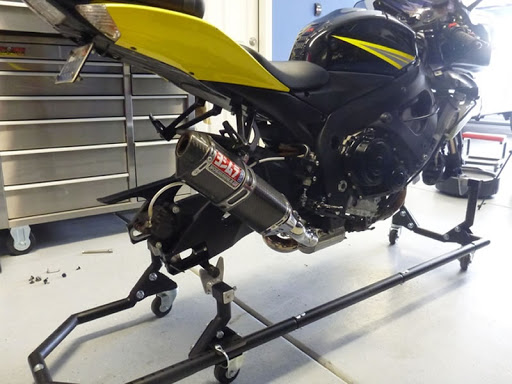

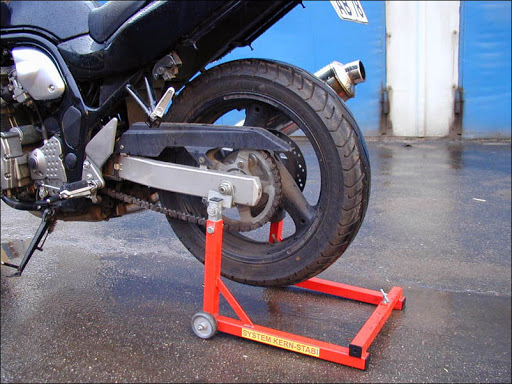

Подкат — сервисное оборудование, предназначенное для быстрого вывешивания колеса мотоцикла. Использование подката решает проблему стоянки мотоцикла в гараже, а также упрощает сервисное обслуживание и ремонт. Сегодня разберем преимущества и недостатки заводских и самодельных подкатов, а также расскажем, как сделать подкат для байка своими руками.

Заводской или самодельный — какой подкат лучше?

Главным преимуществом мотоциклетных подкатов заводского типа считается эргономика. Такие устройства просты в использовании, могут устанавливаться одной рукой и полностью предотвращают риск опрокидывания байка из-за бокового крена.

Самостоятельное изготовление позволяет сделать подкат с учетом конструктивных особенностей своего байка, себестоимость устройства выйдет в 2–3 раза меньше цены заводского варианта. Единственный недостаток — необходимо составить правильный чертеж и соблюсти точность при соединении боковых элементов подката. В противном случае байк будет крениться во время стоянки и может упасть из-за своего веса.

Как сделать подкат для мотоцикла своими руками?

Чертежи мотоциклетных подкатов типовые и различаются только расположением усиливающих распорок. Более важным считается выбор материала — обычно используют:

• Метал — наиболее надежный и распространенный вариант, позволяющий выдержать мотоциклы любого веса. Обычно для изготовления используются обрезки профильной трубы или уголков, тип крепления — сварной шов или болтовое соединение.
• Полимеры — вариант для моделей весом до 200 кг, для изготовления используют полипропиленовые трубы. Для придания конструкции прочности трубы соединяются фитингами и пропаиваются.
• Дерево — встречаются довольно редко и используются в качестве одноразового варианта для проведения капремонта мотоцикла в гараже. Для изготовления деревянного подката нужно использовать только древесину твердых пород — дуб, граб, бук. Скрепляется подкат гвоздями или метрическим крепежом — саморезы не обеспечивают достаточную устойчивость при нагрузках на сдвиг.

Для самодельных подкатов обязательно усиливается каждый угол конструкции. Кроме того, важно обеспечить достаточную площадь для фиксации байка в вертикальном положении — для этого каркас подката делается как можно шире.

Отдельно нужно определить тип упора, который будет взаимодействовать с мотоциклом при вывешивании. Для унификации упоры подкатов делают максимально широкими, однако это не обеспечивает жесткость конструкции при воздействии внешних факторов — ударов, вибрации, ветра. В данном случае выходом станет изготовление нескольких сменных креплений, подходящих конкретно под вилку, маятник и слайдеры мотоцикла.

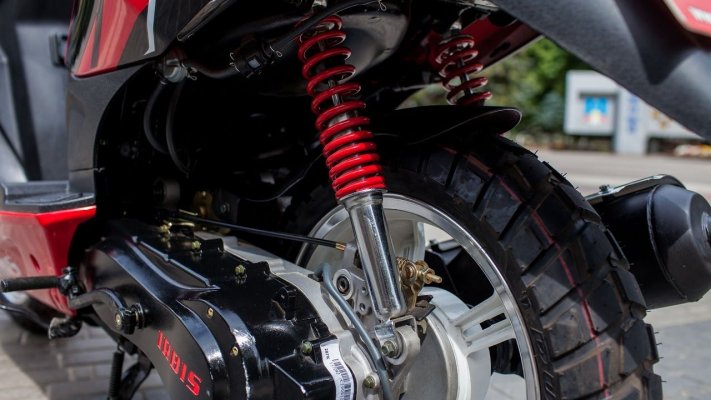

Штатные сайлентблоки на большинстве скутеров не рассчитаны на долгий срок службы и растрескиваются уже спустя 3–4 года. Сегодня разберем основные минусы сайлентблоков на двигателе скутера и расскажем, как их заменить на втулки.

Штатные сайлентблоки на большинстве скутеров не рассчитаны на долгий срок службы и растрескиваются уже спустя 3–4 года. Сегодня разберем основные минусы сайлентблоков на двигателе скутера и расскажем, как их заменить на втулки.

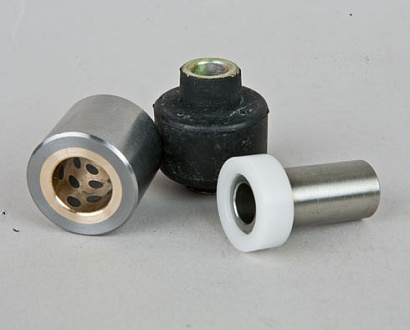

Что не так с сайлентблоками и как выбрать втулки для скутера?

Сайлентблоки, через которые двигатель фиксируется к раме скутера, часто выходят из строя из-за воздействия высокой температуры. При нагрузке двигатели даже малообъемных скутеров могут разогреваться до 100 градусов, из-за чего резиновые сайлентблоки ссыхаются и растрескиваются.
Чтобы предотвратить регулярный разбор пластика и демонтаж ДВС, сайлентблоки скутера обычно меняют втулками, которые могут быть:

• Полиуретановые — бюджетный вариант, который в среднем может отслужить 5–10 000 км при щадящей эксплуатации скутера. Единственным минусом считается уязвимость к теплу — при сильном нагреве двигателя полиуретановые втулки могут оплавиться.

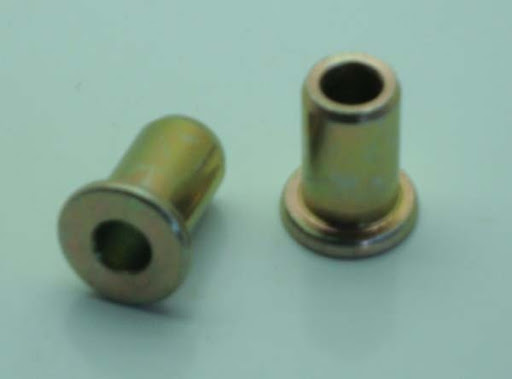

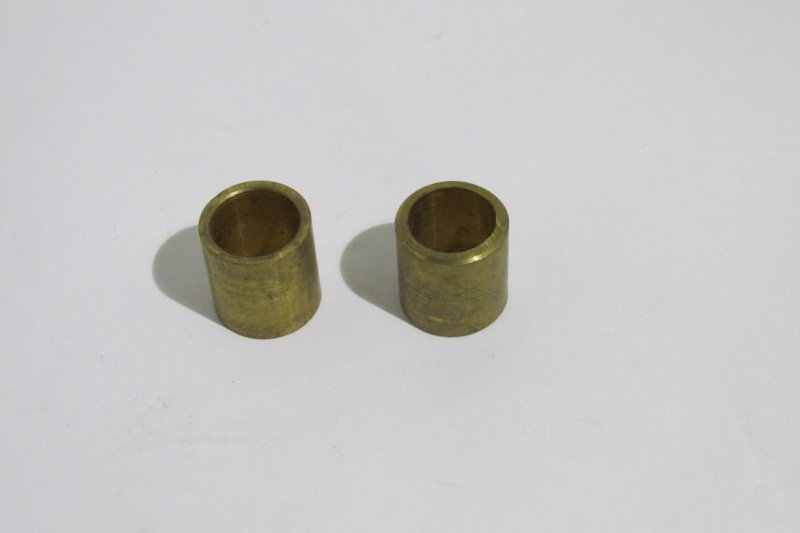

При выборе втулок необходимо определить диаметр посадочного отверстия сайлентблока, а также его размерность. Для большинства китайских и японских скутеров продаются готовые комплекты втулок для ремонта двигателя. Цена от 500 рублей за полиуретановый вариант и от 1 500 — за латунные с графической смазкой или сухие бронзовые.
